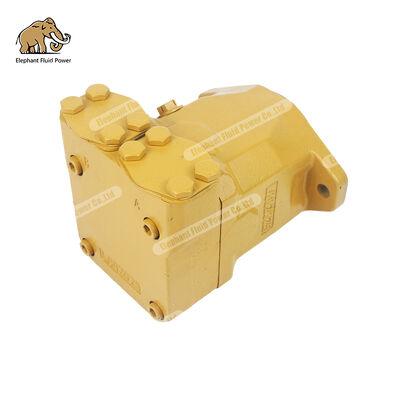

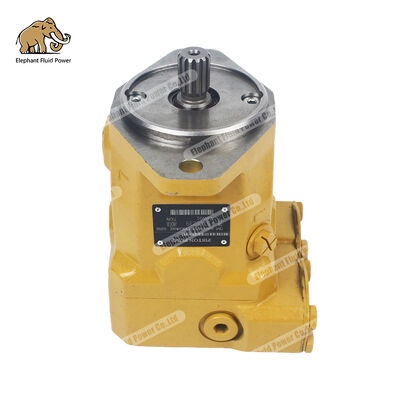

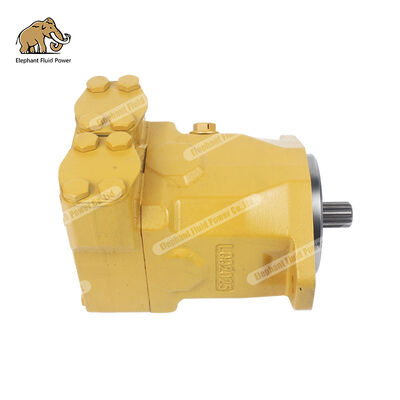

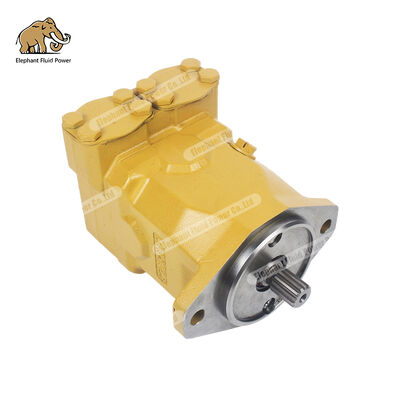

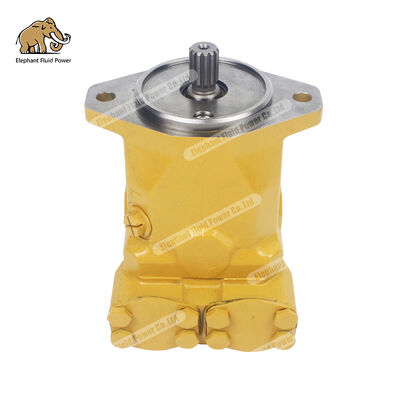

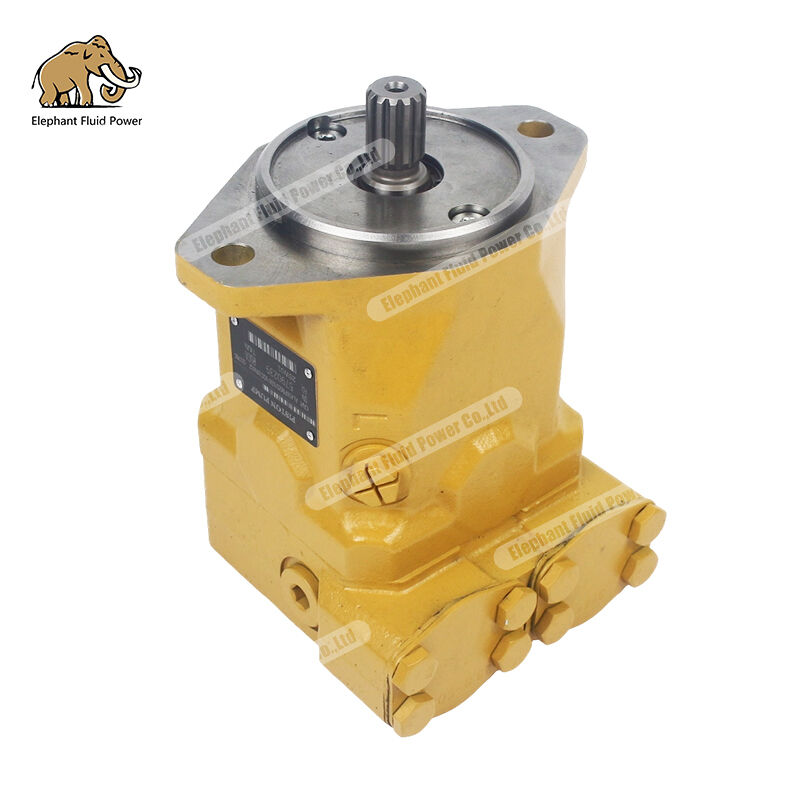

AL A10FM28/52R 工業機械とCNCターンにおける水力モーターの使用

AL A10FM28/52R-VSC10N002-SO768 交換用油圧モーター

 Q&A：このレックスロス交換部品についてすべてを解説します

こんにちは！私は中国のプロフェッショナル油圧モーターメーカーで、レックスロスA10FM/A2FMシリーズの交換用製品を専門としています。本日は、AL A10FM28/52R-VSC10N002-SO768油圧モーターについて、Q&A形式で解説します。交換部品を見つけるのに苦労している方は、この回答がお役に立てば幸いです。

質問1：A10FM28/52R-VSC10N002-SO768とは具体的に何ですか？

これはレックスロスA10FMシリーズのスワッシュプレート式固定容量型アキシャルピストンモーターで、レックスロスの製品ラインにおける中圧標準用途の主力モデルです。MNR（メーカー部品番号）はR992000916で、ドイツ製であることを示しており、レックスロスがドイツで製造した標準製品です。

A10FMシリーズはスワッシュプレート式油圧駆動を採用しており、オープンおよびクローズド回路の両方の油圧伝達に適しています。このモーターの容量は28 cc/r（幾何学的容量28.5 cm³/rev）で、油圧システム内の油圧エネルギーを機械的回転出力に変換し、機器を駆動して対応する機械的動作を実行します。

このモデルコードの情報は次のように分解できます：A10FMはスワッシュプレート式アキシャルピストン固定容量型モーターシリーズを表します。28は容量仕様を表します。52はシリーズ5を表します。Rは回転方向（駆動軸側から見て時計回り）を表します。Vはシール材がFKMフッ素ゴムであることを表します。SC10N002は駆動軸と取り付けフランジの特定の仕様を表します。SO768は顧客固有の構成番号です。

質問2：このモーターはどこに取り付けられますか？どのような機器に使用されますか？

A10FMシリーズは、レックスロスの中圧用途向け主力製品ラインであり、建設機械や産業分野に適しています。A10FM28は中容量モデルで、仕様も標準的であり、様々な標準的な中圧油圧伝達シナリオで広く使用されています。

具体的な応用分野には、産業機械、CNC旋盤、製靴機械、包装・印刷機械、木工機械、プラスチック機械、建設機械、エアコンプレッサー、および各種油圧システムが含まれます。油圧機器、空圧機器、油圧システムの構築において、長期的で信頼性の高いパートナーです。簡単に言うと、A10FM28は、スペースの制約があり、高出力密度を必要とする、安定した信頼性の高い中圧油圧伝達を必要とするあらゆる用途に対応できます。

質問3：具体的な性能パラメータは何ですか？

A10FM28の主要技術パラメータは以下の通りです：

A10FM28の容量範囲は、A10FMシリーズの中容量仕様に属し、10、11、14、16、18、23、28、37、45、58、63 cc/revの11種類の容量オプションがあります。28 cc/revはこのシリーズで広く使用されているモデルです。

性能特性に関しては、A10FMシリーズは実績のあるA10回転部品技術、長寿命、高い許容出力速度、高い出力重量比、コンパクトな設計、省スペースなカートリッジマウント、低騒音レベル、SAE準拠の機械的および油圧的接続インターフェースを備えています。オプションの速度センサーと内蔵のキャビテーション防止バルブは、ファン駆動などの特定の用途で利用可能です。

質問4：正しく設置・使用するにはどうすればよいですか？一般的な落とし穴はありますか？

① 設置前のオイル充填を確認してください。

試運転および運転中は、アキシャルピストンユニットに作動油を充填する必要があります。これは、比較的長期間のシャットダウン後にも確認する必要があります。アキシャルピストンユニットは、油圧ラインを通じてオイルタンクにオイルを逆流させる可能性があるためです。ドレンライン（L1）は、利用可能な最も高いドレンポートを通じてオイルタンクに導く必要があり、戻り背圧は指定値を超えてはなりません。

② 設置場所の選定

A10FM28は設置場所1および2を推奨します。モーターがタンク内の最低オイルレベルより下に設置されている場合、「タンク下設置」とみなされ、最低オイルレベルより上に設置されている場合、「タンク上設置」とみなされます。接続Fは外部配管の一部であり、充填とベントを容易にするためにクライアントによって提供される必要があります。

③ ドレンラインの配線要件

複数のユニットがドレンラインを共有する場合、各ユニットの許容ハウジング圧力が、いかなる運転条件下（特にコールドスタート時）でも制限を超えないことを確認する必要があります。共有ドレンラインは十分に大きくする必要があります。そうでない場合は、各ユニットに個別のドレンラインを敷設する必要があります。

④ 作動油の選定

良好な潤滑と摩耗保護を確保するために、DIN 51524に準拠したHLP鉱物油を使用する必要があります。オイルの清浄度は非常に重要です。ISO 18/16/13以上の規格を満たすことが推奨されます。

⑤ 試運転前の検査の要点

設置前に、モーターに損傷がないか確認し、出力軸が自由に回転することを確認してください。

モーターが長期間保管されていた場合は、内部の可動部品の固着を防ぐためにオイルを排出し、フラッシュしてください。

取り付けブラケットは十分な剛性が必要です。モーターと負荷は同軸接続してください。

主油回路の吸込口と排出口の方向を確認し、逆流が発生しないように注意してください。

⑥ 定期メンテナンスの要点作動油とフィルターエレメントを1000時間ごとに交換してください。

定期的にシールの状態を確認し、劣化や漏れが見つかった場合は直ちに交換してください。

定期的に取り付けボルトの締め付けトルクを確認してください。

モーターが6ヶ月以上アイドル状態だった場合は、再使用前に再検査する必要があります。

質問5：使用中に問題が発生した場合はどうなりますか？

A10FMシリーズ油圧モーターの一般的な故障とトラブルシューティング方法は以下の通りです：

問題1：低速またはトルク不足

考えられる原因：オイル供給不足、吸込フィルターの詰まり、内部漏れ過多、オイル粘度の不適合、油圧ポンプからのオイル供給不足

• トラブルシューティングの方向：オイル供給システムを確認し、フィルターエレメントを清掃し、オイルを補充してください。吸込ラインのエア漏れを確認してください。内部漏れが深刻な場合は、プランジャーアセンブリまたはディストリビュータープレートの摩耗を示しており、分解・点検が必要です。
• 問題2：異音または振動

考えられる原因：システムへの空気混入（吸込ラインのエア漏れ）、オイルの汚染、ベアリングの摩耗または損傷、カップリングの同軸度の過大

• トラブルシューティングの方向：吸込ラインのシールを確認し、石鹸水で漏れを検出してください。清浄な作動油に交換してください。ベアリングを分解・点検してください。ベアリングにクリアランスがある場合、またはローラー表面に傷や変色がある場合は、交換が必要です。カップリングの同軸度を再調整してください。
• 問題3：外部オイル漏れ

考えられる原因：軸端シール材の劣化または損傷、ジョイント...

• 問題4：ボルトの緩み、配管ジョイントシールの劣化

トラブルシューティング：軸端シール材を交換してください（リップがオイル室側を向いていることに注意）。ボルトを指定トルクで締め付け、シール材を交換してください。

• 問題5：過熱

考えられる原因：長時間の過圧運転、冷却システム不具合（ラジエーターの詰まり、ファンの不作動）、オイルの劣化または不適切な粘度、リリーフバルブ設定圧力が高すぎる

• トラブルシューティング：システム作動圧力が上限を超えていないか確認し、ラジエーターを清掃し、作動油を交換し、リリーフバルブ圧力を定格値に再調整してください。
• 問題6：圧力が構築できない、または不足している

考えられる原因：リリーフバルブコアの固着またはスプリングの疲労、ポンプの内部漏れが深刻、吸込ラインのエア漏れ

• トラブルシューティング：リリーフバルブコアを清掃し、疲労したスプリングを交換してください。吸込ラインのジョイントシールを確認してください。容積効率が80%未満の場合は、分解・オーバーホールが必要です。
• トラブルシューティングのアプローチ：

ユーザーが分解・修理の条件を持っていない場合は、自分で分解・修理を試みないでください。専門のモーターメーカーに修理を依頼してください。故障診断は、「目視検査 → データ取得 → セグメント化された隔離とトラブルシューティング → 故障箇所特定 → 修理計画 → 修理テスト → 検証クローズドループ」のプロセスに従います。質問6：当社の交換用製品とオリジナルメーカーの製品との違いは何ですか？

主な違いは、一言で言えば「

価格」です。性能と品質に関しては、当社の目標はオリジナルメーカーに匹敵することです。A10FM28交換用モーターは、レックスロスのオリジナル仕様と完全に互換性があります。公称圧力280 bar、ピーク圧力350 bar、最高回転速度4,700 rpm、トルク127 Nm（280 bar時）、出力62.5 kW—これらの主要パラメータは同一です。

当社の製品は、A10FMシリーズのすべてのコア特性を継承しています：実績のあるA10回転部品技術、高出力密度、コンパクトな構造、設置スペースを節約するプラグイン設計、低騒音動作。

当社の製品のいくつかの利点：

厳格な品質管理、出荷前の全数検査：各ユニットは圧力テスト、流量テスト、漏れテストを受け、欠陥ゼロの納品を保証します。工場はISO 9001品質マネジメントシステム認証を取得しており、生産プロセス全体が追跡可能です。

• 同一仕様との完全な互換性：取り付けフランジはISO 3019-1 2穴フランジを使用し、駆動軸はSAE J744規格に準拠したスプライン軸を使用しています。寸法とオイルポートのねじ仕様は完全に一致しており、改造なしで直接交換できます。
• シール材：FKMフッ素ゴムシール材を使用しており、優れた耐熱性と耐油性を提供します。
• 大幅な価格優位性：オリジナル部品は高価で納期が長いため、オリジナル部品よりも30%-50%安価な価格で提供できます。
• 安定供給：標準注文は3-7日、大量注文は15-20日で出荷されます。
• 現在、多くの国内油圧モーターメーカーがA10FMシリーズの交換部品を製造可能であり、浙江省、寧波市などの地域には成熟した油圧産業クラスターが形成されています。欧米のサプライヤーと比較して、中国から同等の品質の油圧モーターを調達することで、総コストを40%-60%削減できます。
• 質問7：お客様のどのような実用的な問題を解決できますか？

あなたは販売代理店です：

輸入部品の利益率はますます薄れており、顧客は高価で待てないと感じています。当社の製品は同じ品質で半額で提供され、利益率が大幅に向上します。

• 在庫の積み上がりを心配していますか？最小注文数量は1〜5台からで、スケールアップ前の試用注文が可能です。
• 1年間の保証、包括的なアフターセールス技術サポートにより、顧客に安心を提供し、あなたにも安心を提供します。
• 十分な完成品在庫により、在庫切れによるビジネスへの影響はありません。
• 販売代理店に製品トレーニング、トラブルシューティングガイダンス、アフターセールス修理サポートを提供します。
• あなたはOEMメーカーです：

プライベートブランドのカスタマイズが必要ですか？OEM/ODMプライベートブランドのカスタマイズをサポートします。パッケージングとラベリングはあなたのブランドにすることができます。

• 50台以上の大量購入で15%割引、長期的なパートナーシップではさらに良い価格設定を提供します。
• 各出荷時に完全な工場検査レポートを提供し、品質の追跡可能性を保証します。
• 特定の機器向けに最適化されたソリューションを共同開発し、設計から量産までワンストップサービスを提供できます。
• あなたは修理サービスプロバイダーです：

エンドユーザーは、機器修理時の高価で遅い部品待ち時間を最も恐れています。修理見積もりで当社の交換部品を使用すると、顧客のコストを50%-70%削減でき、競争力を大幅に向上させます。

• 緊急注文は24時間以内に発送可能です。顧客のダウンタイムが短縮されるたびに、あなたの評判は高まります。
• モーターの再製造事業をサポートするために、修理キット、プランジャー、ディストリビュータープレートなどの修理部品も供給しています。
• A10FMシリーズ油圧モーターの詳細な修理マニュアルとトラブルシューティングガイドを提供し、修理効率の向上を支援します。
• 質問8：なぜ中国から調達するのですか？

中国の油圧製造業は10年前とは大きく異なります。

鋳造から精密機械加工、シール材からベアリングに至るまで、高度に成熟した産業チェーンを備えた完全な油圧産業クラスターが形成されています。同等の品質の当社の製品は、欧米のサプライヤーと比較して総コストが40%-60%低くなっています。

プロの油圧モーターメーカーとして、A10FMシリーズ交換用製品において豊富な生産および応用経験を蓄積してきました。同じ仕様と互換性を持つ製品をオリジナル部品の価格の30%-50%で入手でき、さらに1年間の保証と完全な技術サポート—これは単なる空虚な言葉ではなく、私たちが毎日果たす約束です。

中国製の油圧製品は、世界の市場でますます重要な地位を占めています。中国から油圧モーターを調達することは、大幅なコストメリットを提供するだけでなく、柔軟なカスタマイズ能力と迅速な対応の配送システムも提供します。

質問9：具体的な製品パラメータは何ですか？どのように連絡できますか？

項目
