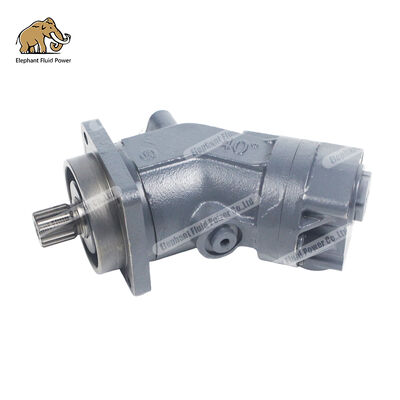

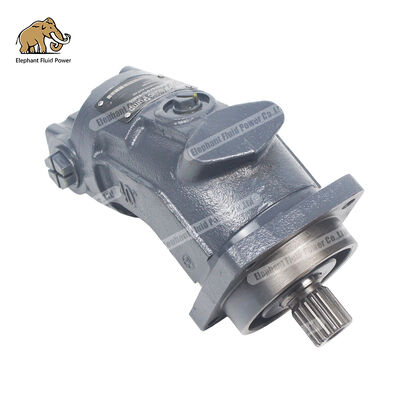

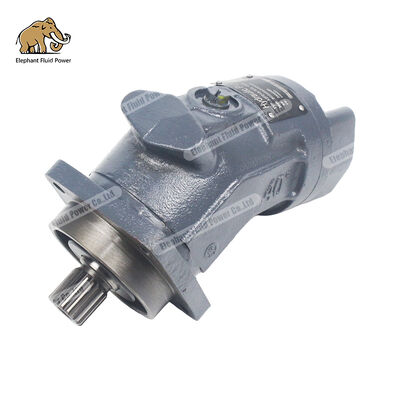

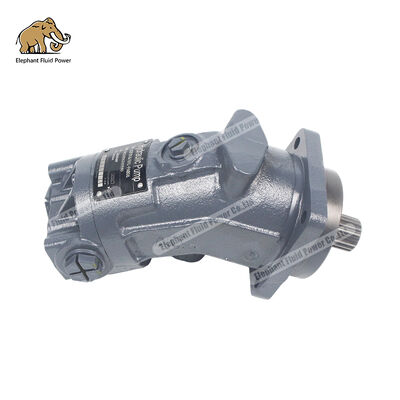

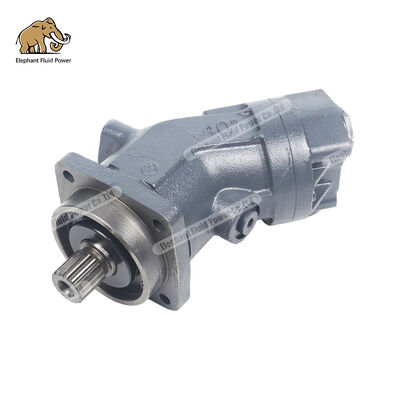

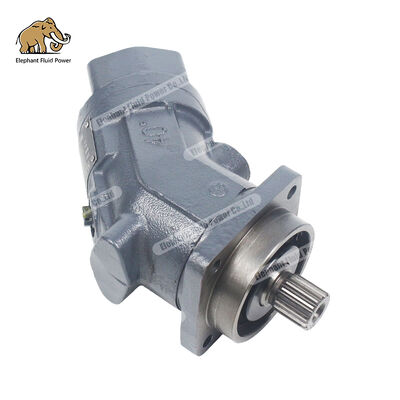

高性能 A2FO16 61L-PAB06 ピストン モーター: 中国の代替品 - 安定した信頼性の高い油圧動力ソリューション。

技術分析と産業への応用 白書

中国の水力発電部門のリーダー企業として,エレファント・フルーッド・パワー (Elephant Fluid Power) のA2Fシリーズの軸式ピストン固定位圧水力モーター (A2F10,A2F12,A2F23,A2F28,A2F45など)A2F55A2F63,A2F80,A2F107,A2F125,A2F160,A2F200,A2F250,A2F355などA2F500) は,ボッシュ・レックスロスのA2Fシリーズと完全に互換性のある技術仕様により,世界の水力モーター市場の競争状況を再構築しています.優れたコスト効果と迅速な配達能力この記事では,5次元の Elephant Fluid PowerのA2Fシリーズモーターの基本的競争力を体系的に詳細に説明します.製品仕様,アプリケーションシナリオ,品質比較,サプライチェーンメリット 建設機械メーカーのための権威ある選択基準を提供する水力システム統合器そして,最終利用者.

第1章 A2Fシリーズ水力モーターの技術原理と設計哲学

1.1 傾斜軸軸活塞構造の主要な利点

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionこの基本的デザイン哲学を基に,先進的な製造プロセスによって精製され,エレファント・ハイドロリックスは以下の基本的な技術的特徴を達成しました.

球状配送ディスクのための自己中心化技術

証明された球状制御表面設計を備えたこのシステムは,自己中心化能力,低周回速度,高効率などの利点を提供します.設計は,プランジャーボールヘッドと駆動ディスクとの間に最適な接触角を確保高圧および高速運転条件下でも機械的摩擦損失を最小限に抑え,体積効率が95%を超える.

統合ピストンとピストンリング構造

伝統的なスプリット型設計とは異なり,エレファント・フリウッド・パワーA2Fシリーズは,精密ピストンリングと組み合わせた単体ピストンを使用します.高圧下で密封性能を大幅に向上させるこの設計により,35 MPa (5100 psi) の定数圧力と40 MPa (5800 psi) のピーク圧力でも安定した体積効率が確保され,使用寿命は2万時間以上延長される.

頑丈なローリングベアリングシステム

駆動軸のベアリングは,特定の動作条件のために設計され,放射線負荷に耐えることができる.A2F250からA2F500までの大きな排気量モデルでは,長期使用可能なベアリング構成がオプションで利用できますHFB や HFC などの環境に優しい液体に特に適しています鉱山機械やオフショアエンジニアリングなどの厳しい環境の耐久性要件を満たす.

1.2 固定移動 双モード動作特性

A2Fシリーズは,固定圧縮液圧部品として,モーターとポンプの両方で機能し,開閉回路の両方で優れた性能を提供します.

■モーターの動作時:出力速度は入力流量に比例し,流位に逆比例する.圧力の違いと高側と低側との間の圧力の違い,および移動により出力トルクが増加しますスタートトーク効率が高く,低速で安定性が優れ,最低安定回転速が50rpm (均等回転が維持されている場合) まで低くなっています.

ポンプの動作中に:出力流量は運転速度と流位に直接比例しており,精密な流量制御を必要とする水力システムに適しています.

この二モード互換性により,A2Fシリーズは,移動機械,回転メカニズム,ワッチングシステム.

第2章 エレファント流体力学A2Fシリーズに関する完全な仕様の技術パラメータの詳細な説明

2.1 製品モデルと排位マトリックス

エレファント・フルイド・ダイナミクス A2Fシリーズは,マイクロから大規模展開までの幅広いアプリケーションシナリオに対応する15つの標準仕様を提供しています.

2.2 主要な性能計算式

モーター出力トルク:

場所: 運動量 (cm3/rev), 圧力差 (bar), 機械液圧効率 (典型値0.92~0.95)

エンジンの出力:

ここで: 入力流量 (L/min) と総効率 (典型値0.88~0.92)

モーター出力速度:

容量効率 (典型値0.95×0.97)

2.3 液体介質の運用条件への適応性

エレファント・フルード・ダイナミクス A2Fシリーズは,複数の液体に対応しています.

• 鉱物油ベースの水力油:標準配置で,25°Cから+80°Cまでの温度に対応します.

• 環境に優しい液体:HETG (ラズベリーオイルベース),HEES (合成エステルベース),HFD (水エチレングリコールベース,A2F250~A2F500長寿命ベアリングに限定)

• 推奨粘度範囲: 動作温度に基づいて VG22 から VG100 を選択します.最適な動作粘度範囲は 16 〜 36 mm2/s です.

フィルタ精度:推奨される絶対精度10μmは使用期間を大幅に延長し,磨きを軽減します.25~40μmの精度も許容されます.

第3章 ボッシュ・レックスロスのA2Fシリーズとの互換性分析

3.1 寸法と装置の互換性

エレファント・フリウッド・ダイナミクス A2Fシリーズは,レックスロスのオリジナルの設計仕様を厳格に遵守し,100%の物理的互換性を保証します.

• 設置フレンズ:ISO 3019-2規格に準拠し,4穴と8穴の配置で利用可能 (A2F10 〜 A2F50 4穴; A2F355 〜 A2F500 8穴).

• 駆動シャフト端: 2つのオプションで提供されています. DIN 5480 スラインシャフトとDIN 6885 フラットキーシャフト.

• オイルポート接続:SAEフレンズ式オイルポート,AとBの作業ポートが後方にある.レックスロスのA2FMシリーズ6の標準配置に適合する.

軸/半径の寸法: 鍵となる装置の寸法許容量は ±0.1 mm 範囲で制御されます.オリジナルのレックスロースモーターをシステムパイプや固定ブレーキを変更することなく直接交換できる.

3.2 性能パラメータの比較

信頼性の高い第三者試験機関によって実施された比較試験によってエレファント・フリウッド・パワーA2Fシリーズの性能は,レックスロスの原廠製品の性能と比較されました:

注: 試験条件には,ミネラルオイル介質,油温40°C,名指圧350bar,名指回転速度が含まれます.

3.3 品質認証システム

エレファント・フリウッド・ダイナミクス A2Fシリーズ製品は,以下の国際認証を取得しています.

• ISO 9001:2015 品質管理システム認証

•CE認証は,EU機械指令 2006/42/EC に準拠しています.

• RoHS認証:危険物質の制限に関する指令の遵守

• 中国分類協会 (CCS) の認定は,船舶と海洋工学のアプリケーションに適用されます

第4章 産業における応用シナリオと解決策

4.1 エンジニアリング機械の分野

掘削機の移動と回転のための駆動装置

A2F80,A2F107,A2F160は,20~50トンの掘削機におけるウォーキングモーターの主流の選択である.高いスタートトルク (スタート効率が88%を超える) は,泥の表面や斜面などの困難な地形でも信頼性の高いスタートパフォーマンスを保証します.; コンパクトな設計により,最終駆動減速器内に直接設置でき,シャシースペースを節約できます.

コンクリートポンプトラックのブームのための駆動機構

A2F55とA2F63モデルは,ポンプトラックブームシリンダーの補助駆動または脚サポートシステムに使用される.急速な反応特性 (<0で0から名乗速度まで完全な回転を達成).5秒) は,ポンプトラックにおけるブームの頻繁な調整の運用要件を満たす.

クレーンリッチと回転装置

A2F125,A2F160,A2F200モデルは,トラック用クレーンやクローバークレーンのリッチシステムや回転型プラットフォームに広く使用されている.過剰な負荷降低を効果的に防止し,運転安全を確保するために,オプションのブレーキバルブ (BVD/BVEタイプ) の統合ソリューションが利用可能である..

4.2 農業機械部門

ハーベスター駆動システム

A2F23とA2F28モデルは,収穫機の切断頭と移動装置の連続変速システムのために設計されています. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

大型トラクターのPTO駆動

A2F45とA2F55モデルは,トラクター出力軸の液圧駆動変換のために設計されており,シードやバリング機などの付属機器に安定した液圧電力を供給する.

4.3 産業及びエネルギー部門

金属用ローリングミルの補助駆動装置

A2F250とA2F355モデルは,ホットローリングとコールドローリングの生産ラインのローラーコンベアシステムとサイドガイドプレートの調整において重要な役割を果たします.汚染に強い耐性 (通常 NAS グレード 9 の潤滑剤で動作) を示し,金属工房の塵に敏感な環境に適しています.

船舶デッキ機械

A2F107,A2F125,A2F160は,アンカーマシン,リッチ,ラッチカバー開閉メカニズムに使用される.彼らは中国分類協会によって認定され,海洋環境における耐腐蝕性および衝撃性に関する要件を満たしています.

風力発電とトンネル工学

A2F355とA2F500モデルは,風力タービン設置船のピール脚リフティングシステムとトンネル掘削機械の切断頭ドライブで高い信頼性を示しています.耐久性のあるベアリングの構成により,保守間隔は8時間以上まで延長されます"000時間

第5章 エレファント流体ダイナミクスのサプライチェーンの利点とサービスコミットメント

5.1 迅速な配達能力

中国における包括的な水力産業チェーンと インテリジェントな製造基盤を活用して エレファント・フリウッド・パワーが 業界をリードする配送システムを確立しました

• 標準モデル:A2F10-A2F107 標準モデルは在庫あり,注文確認後48時間以内に出荷されます.

• 中型から大型モデル:A2F125A2F250 配達期間: 7~15 営業日

• 大規模なカスタマイズ:A2F355-A2F500モデルと特殊構成 (長寿命ベアリング,特殊シール,統合バルブ組) 15~25 営業日間の配達期間.

•緊急対応: 72~96時間以内に世界各地の主要産業地域に直送できる航空貨物輸送サービス

5.2 費用・利益分析

ボッシュ・レックスロスのオリジナル製品と比較して,エレファント・フリウッド・パワー (Elephant Fluid Power) A2Fシリーズは,顧客にとって重要な経済的利点をもたらします.

• 調達コスト削減:直接調達コストは60%~70%削減

• 備蓄コストの最適化: 小規模で頻繁な買い物を支持し,資本の拘束を減らす

• 制御可能な保守コスト: 部品 (シリンダーブロック,ポンジ,バルブプレート,ベアリング) の十分な供給は,原廠部品の30%~40%の価格でのみ利用可能である.

• 停電時間の損失を最小限に抑える: 迅速な配送能力により,機器の停電時間が数週間から数日に短縮されます

5.3 グローバル技術支援ネットワーク

エレファント・ヒドロダイナミクスは,世界中の主要産業地域をカバーする包括的な技術サービスネットワークを確立しました.

• 技術コンサルティング:24時間24時間オンラインで選択ガイド,システム互換性分析,故障診断サポートを提供しています

• 現地サービス: 認可されたサービスセンターは東南アジア,中東,ヨーロッパ,北米,南米に設置され,設置,運用,保守,訓練サービス.

• カスタム開発: OEM 顧客の特定のニーズを満たすために,排位量微調整,インターフェースのカスタマイズ,塗装の識別などのカスタマイズされたサービスを提供します.

•保証約束: 標準保証期間は12ヶ月または2,000作業時間 (どちらが先に来るか) で,要求に応じて36ヶ月まで延長できます.

第6章 選定ガイドと順序コードの説明

6.1 模範コード化規則

エレファント・フルイド・ダイナミクス A2Fシリーズモデルは,国際標準化されたコーディングコンベンションに従います.例:A2F 80 R 2 P 1

6.2 選択決定樹

ステップ1: 作業モードを決定する

純モーターアプリケーション (単方向/双方向):標準配置を選択します. ポンプモーター交換アプリケーション: W (双方向) 回転配置を選択します. ポンプアプリケーション:吸入口の条件を確認する; 必要に応じて化粧ポンプを設置する.

ステップ2: 必要な移動量を計算する

システム流量Q (L/min) と目標速度n (rpm) をベースに:

容量損失と製造の許容量を補うために1.05~1.10の係数が用いられる.

ステップ3: 圧力 と トルク を 確認 する

ステップ4: 速度範囲を確認

-最大RPM: -最小RPM: 均等な回転を確保するために,指定されたRPM値を保持

ステップ 5: 特別な設定を選択する

-環境保護用介質 → 選択可能な長寿命ベアリング (L) + FKMシール; - ブレーキ要件 → 選択可能なBVD/BVEブレーキバルブ-速度モニタリング → オプション回転速度センサーインターフェース; - 清掃要件 → Uポートベアリング清掃機能 (A2F250 〜 A2F500)

第7章 メンテナンスと欠陥診断

7.1 日々の保守の重要なポイント

石油管理

- 油の清潔性を定期的に検査し,500時間ごとにまたは四半期ごとにサンプルと検査を推奨します. - 油の粘度を最適な範囲 (16~36 mm2/s) に保持します.高温の季節で粘度低下をモニターする圧差アラームを受け取った直後に問題に対処する.

温度監視

-通常の動作温度: 40°C~70°C - 最大許容温度: 80°C (短期ピーク: 90°C) - 温度が80°Cを超えると,冷却システム,溢れ弁の設定を検査します.内部漏れ

振動とノイズモニタリング

通常の騒音レベル: <75 dB (A).異常な騒音の原因には,油吸入が不十分である (空洞化),ベアリングの磨き,カムプレートの磨き,またはコップリングの不整合などがある.

7.2 共通欠陥の診断

第8章 エレファント流体力学A2Fシリーズの産業価値と将来の見通し

8.1 水力モーターのコストパフォーマンス基準の再定義

伝統的に高性能の水力モーターは 高コストと関連付けられていますエレファント・ヒドロリックスは 製造チェーンを垂直統合することで この認識に挑戦しましたA2FシリーズはオリジナルのRexroth製品に相当する95%以上の性能を 30%~40%の価格で提供します世界的な建設機械メーカーにとって前例のない価値を創造する水力整備サービスの提供者,およびエンドユーザー.

8.2 グローバルサプライチェーンの多様化を支援する

近年,世界の製造業は 供給チェーン回復力に前例のない重点を置いています 中国で製造された高品質の水力発電部品としてエレファント・フリウッド・パワー A2Fシリーズはヨーロッパで顧客を供給しています北米,東南アジア,中東,アフリカ,南米は信頼性の高い"第二の供給源"のオプションです特に,原廠配送期間が長く,レックスロスの価格変動が顕著な市場環境において迅速な配送と安定した価格が 顧客の生産継続性を保証する重要なサポートになりました

8.3 継続的な技術革新への取り組み

エレファント流体力学技術研究所は,A2Fシリーズの継続的なアップグレードと開発に投資し続けています.

• 材料革新: 陶器で覆われたポンプや炭素繊維で強化された配送ディスクなどの新しい材料を探求し,使用寿命を3万時間まで延長することを目標としています.

• スマート統合: プレッシャー/温度センサーとIoTデータインターフェースを組み込み,予測的なメンテナンスを支援するスマートモーターのバージョンを開発する.

• エネルギー効率の最適化:CFD流体シミュレーションを用いて流量配分窓の設計を最適化し,92%以上の総効率を達成した.

• 環境対応: 生物分解可能な水力流体との互換性を拡大し,顧客が炭素中立性目標を達成するのを支援します.

結論

エレファント・フリウッド・パワー A2Fシリーズ軸式ピストン液圧モーター (A2F10 〜 A2F500) は,世界の液圧電源送電業界で好ましいソリューションとなっています.幅広い仕様により, Bosch Rexroth オリジナル製品との高度な互換性,実証された信頼性,およびサプライチェーンにおける競争上の利点.費用を重視するアプリケーションや 究極の信頼性を要求する 高級システムA2Fシリーズでは,個人向けに価値提案が提供されています.

エレファント・フリウッド・パワーを選ぶということは 単に液体モーターを選ぶだけでなく テクノロジーに根ざした 顧客中心で 世界的なパートナーを選ぶことです水力発電産業は 知的技術が特徴とする 新しい時代に入ろうとしていますエレファント・フリウッド・パワーは世界各地の顧客と協力して 水力システムの明るい未来を共同創出することにコミットしています

付録

付録A:A2Fシリーズに関する完全なモデル目録

附属書: 参考文献と基準

1ボッシュ・レックスロス・AG. 軸活塞固定モーターA2FM,技術データシートRE 91001. 2011年.

2ISO 3019-2:2001. 液体電源 - 動力ポンプとモーターのフレンズと軸末の設置の寸法と識別コード.

3DIN 24312. 液体電源;ポンプとモーター;さまざまな圧力シリーズの使用範囲.

4象の水力学. "A2Fシリーズ軸活塞正転ポンプ/モーター製品マニュアル",2026版.

著作権 © 2026 エレファント流体動力学

この文書は,技術的コミュニケーションおよび選択の参考のみです. 特定のパラメータは最新の製品マニュアルを参照してください.

この文書は,権威,プロフェッショナル,そして包括的な技術的な参照を 提供するために,エレファント水力学によってまとめられました.しかし,その情報源は,.
